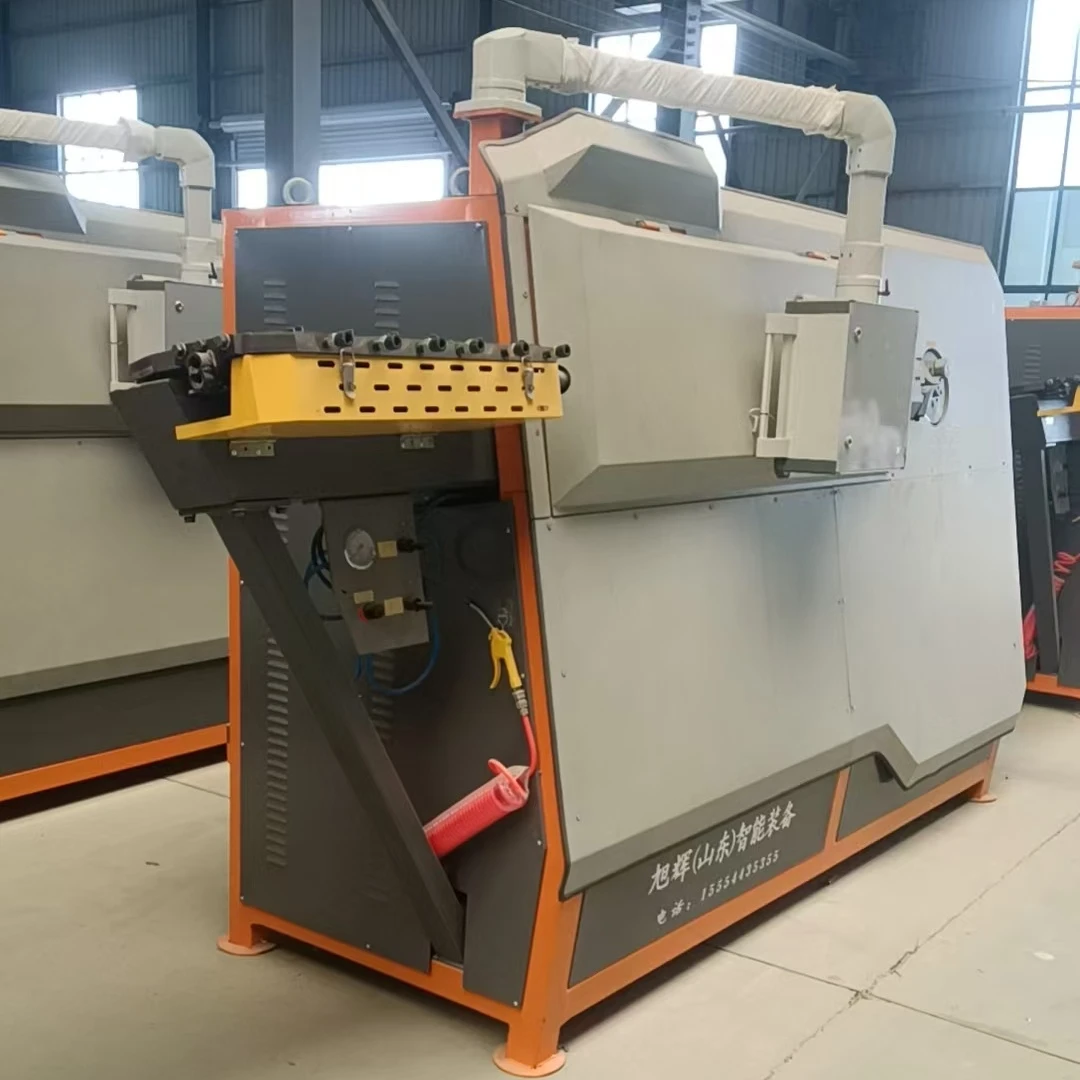

The">po'lat bar bükme va o'rash mashinasiraqamli boshqaruv tizimi yoki mexanik uzatish boshqaruvi orqali poʻlat barlarni toʻgʻrilash, mahkamlangan{0}}kesish, egish va kesishni birlashtirgan maxsus uskunadir. U asosan qurilish konstruksiyalarida asosiy mustahkamlovchi panjaralarning o'rnini o'rnatadigan qo'zg'atuvchi qismlarni ishlab chiqarish uchun ishlatiladi va po'lat barlarni turli xil shakllarga, masalan, to'g'ri burchaklar, ilgaklar va kamonlarga ishlov berishi mumkin.
Po'lat barni qayta ishlash mashinalarining asosiy turi sifatida u an'anaviy segmentlangan qo'lda ishlash rejimini to'liq o'zgartirdi va zamonaviy qurilish va infratuzilma loyihalarida standartlashtirilgan tirgak ishlab chiqarishga erishish uchun asosiy uskunaga aylandi.
Ish printsipi va asosiy tuzilmasi
Asosiy ish mantiqi
To'liq avtomatik CNC po'lat bar bükme va o'rash mashinasi "uzluksiz oziqlantirish + aniq bükme" ning integratsiyalashgan jarayonini qabul qiladi. Muayyan jarayonni besh bosqichga bo'lish mumkin:
Xom ashyoni oziqlantirish:O'ralgan po'lat panjaralar tormoz tizimi bilan jihozlangan (elektr uzilishida bo'shashishning oldini olish uchun) simli oziqlantiruvchi tokchaga joylashtiriladi va tortish mexanizmi orqali asosiy mashinaga beriladi.
Chelik barni to'g'rilash:Sozlanishi mumkin bo'lgan to'g'rilash g'ildiraklarining ikkita to'plami (gorizontal va vertikal) import qilingan servo motorlar tomonidan boshqariladigan to'rtta tortish g'ildiraklari bilan birgalikda ishlaydi va po'lat barlarni ±1 mm ichida tekislashning aniqligini nazorat qiladi.
Miqdoriy oziqlantirish:Oldindan o'rnatilgan o'lchamlarga ko'ra, besleme dvigateli tortish g'ildiraklarini harakatga keltiradi, po'lat panjaralarni belgilangan joyga etkazib beradi, 90-110 m / min gacha bo'lgan oziqlantirish tezligi.
Aniq egilish:Servo vosita tomonidan boshqariladigan bükme qo'li 1100 daraja / s tezlikda aylanadi va ± 1 daraja burchak aniqligi bilan 0 dan 180 gradusgacha bo'lgan istalgan burchakda egilishga erishish uchun to'xtash ustuni orqali po'lat barga kuch qo'llaydi.
Kesish va shakllantirish:Bükme tugagandan so'ng, kesish mexanizmi po'lat panjaralarni kesish uchun yuqori tezlikda ishlaydi va tayyor mahsulotlar to'g'ridan-to'g'ri chiqariladi. Butun jarayon sozlash uchun mashinani to'xtatishni talab qilmaydi.
Ushbu jarayon davomida PLC boshqaruv tizimi sensor signallarini real vaqt rejimida qabul qiladi, har bir mexanizmning harakatini aniq muvofiqlashtiradi va 60 tagacha egilish bilan murakkab uzengi shakllarini doimiy ravishda qayta ishlay oladi.
Asosiy komponentlar tizimlari
- Mexanik aktuator tizimi
Oziqlantirish mexanizmi:Barqaror tashishni ta'minlash uchun po'lat barlarni bahor bosimi orqali bosadigan yuqori va pastki tortish g'ildiraklari to'plamlaridan iborat.
Bükme mexanizmi:Koʻp yoʻnalishli egilish imkonini beruvchi teleskopik bukuvchi qoʻl, aylanuvchi patnis va bir nechta toʻxtash ustunlari toʻplamidan iborat.
Kesish mexanizmi:Aniq kesishga erishish uchun joylashishni aniqlash to'siqlari bilan birlashtirilgan elektr to'sardan foydalanadi.
To'g'rilash mexanizmi:Ikkita sozlanishi to'g'rilash g'ildiraklari turli diametrli po'lat barlarni to'g'rilash talablariga javob beradi.
- Elektron boshqaruv tizimi
Asosiy modellar sanoat kompyuterlari va sensorli ekranlar bilan bog'langan PLC tomonidan boshqariladi. Ular o'n minglab mahsulot parametrlarini saqlashi va nosozliklarni aniqlash va signalizatsiya funksiyalarini o'z ichiga olishi mumkin. Import qilingan servo motorlar tez va aniq javob berish uchun har bir aktuatorni boshqaradi.
- Yordamchi tizim
Ikkita standart tormoz simini oziqlantiruvchi tokchalar, zanglamaydigan po‘latdan ishlaydigan panellar (korroziyaga va zangga-qarshi{0}}bardoshli) va havo kompressorlari kabi yordamchi uskunalarni o‘z ichiga oladi. Ba'zi modellar tayyor mahsulotni yig'ish uchun tokchalar bilan jihozlangan.
Sanoatda qo'llash stsenariylari va asosiy qadriyatlari
Uskunalar qo'zg'olonni qayta ishlashga qaratilgan turli muhandislik dasturlarida keng qo'llaniladi:
Qurilish muhandisligi:Koʻp qavatli binolar, tijorat uylari va arzon uy-joylar - toʻsinlar, ustunlar va devor devorlari uchun uzengilar ishlab chiqarish, masalan, yigʻma binolar uchun yigʻma komponentlar zavodlarida standartlashtirilgan uzengi qayta ishlash.
Ko'prik muhandisligi:Ko‘prik ustunlari va qopqoq to‘sinlarini po‘latdan mustahkamlash uchun, turli kesma o‘lchamlari uchun konstruktiv talablarga javob beradigan etagilarni ishlab chiqarish.
Kommunal muhandislik:Tashqi qurilish uchun turli xil texnik talablarni qondiradigan yo'l to'siqlari va er osti kommunal tunnellari uchun qo'llab-quvvatlovchi tirgaklarni qayta ishlash.
Temir yo'l transporti muhandisligi:Metro stansiyalari va tunnel uchastkalarini yotqizish, konstruksiyaning seysmik ko‘rsatkichlarini ta’minlash uchun uzengilar ishlab chiqarish.
